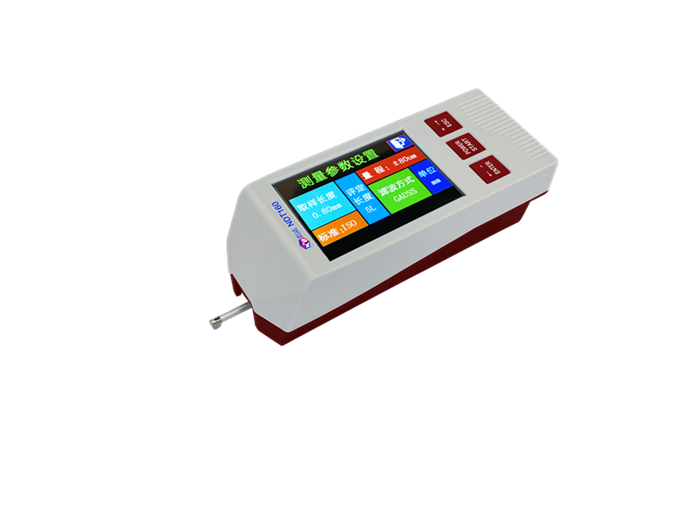

便攜式表面粗糙度儀NDT160
便攜式表面粗糙度儀NDT160是一種高精度表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
粗糙度儀NDT160產品用途
適用范圍：金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
粗糙度儀NDT160主要特點
l 機電一體化設計，體積小，重量輕，使用方便；
l 一體式、分體式自由選擇測量方式，支持側向、向上等多種方向測量；
l 采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
l 多參數 Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS);Rmax，（增強型RPc、Rk、Rpk、Rvk、Mr1、Mr2 等參數）；
l 160μm 大量程測量范圍（增強型可達320μm）。
l 3.5英寸觸摸彩色液晶顯示器，數字/圖形顯示，帶背光，高亮度，寬視角；
l 簡易按鍵和觸摸屏雙操作；
l 支持藍牙打印和手機APP操作；
l 顯示信息豐富、直觀、可顯示全部參數及圖形；
l 兼容 ISO、DIN、ANSI、JIS 多個國家標準；
l 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
l 有剩余電量指示圖標，提示用戶及時充電；
l 可顯示充電過程指示，操作者可隨時了解充電程度
l 連續工作時間大于 20 小時
l 超大容量數據存儲，可存儲 100 組原始數據及波形。
l 實時時鐘設置及顯示，方便數據記錄及存儲。
l 具有自動休眠、自動關機等節電功能
l 可靠防電機走死電路及軟件設計
l 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說 明信息；
l 人體工學殼體設計，堅固、小巧、便攜、可靠性高。
l 中/英文語言選擇；
l 可連接電腦和打印機；
l 可打印全部參數或打印用戶設定的任意參數。
l 可選配藍牙、曲面傳感器、小孔傳感器、測量平臺、傳感器護套、接長桿、微型打印機等附件。
粗糙度儀NDT160技術參數
名稱 | 內容 | |
測量 范圍 | Z軸（垂直） | ±80μm/±160 μm（增強型） |
X軸（水平） | 20mm | |
分辨率 | Z軸 （垂直） | 0．01μm/±20μm |
0．02μm/±40μm | ||
0．04μm/±80μm | ||
0．08μm/±160μm | ||
測量 項目 | 參數 | Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS);Rmax，RPc，Rk，Rpk，Rvk，Mr1，Mr2 |
標準 | ISO,ANSI,DIN,JIS | |
圖形 | 支承率曲線，粗糙度輪廓，直接輪廓 | |
濾波器 | RC,PC-RC,Gauss,D-P | |
取樣長度(lr) | 0.25,0.8,2.5mm | |
評定長度（ln） | Ln= lr×n n=1~5 | |
傳感器 | 測量原理 | 位移式差動電感 |
觸針 | 天然金剛石，90錐角，5μm針尖半徑 | |
測力 | <4mN | |
導頭 | 硬質合金，滑行方向半徑40mm | |
滑行速度 | lr=0.25, Vt=0.135mm/s | |
lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s | ||
返回 Vt=1mm/s | ||
示值誤差 | 不大于±10% | |
示值變動性 | 不大于6% | |
電源 | 內置鋰離子充電電池，用DC5V,800mA充電器充電 | |
外形尺寸 | 主機：64*53*160mm 驅動器：23*27*115mm | |
重量（主機） | 約380g | |
工作環境 | 溫度：- 20℃ ~ 40℃ 濕度：< 90% RH | |
儲存運輸環境 | 溫度：- 40℃ ~ 60℃ 濕度：< 90% RH | |
測量范圍
參 數 | 顯 示 范 圍 |
Ra,Rq | 0.005μm ~ 30μm |
Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 320μm |
Sk | 0 ~ 100% |
S,Sm | 1mm |
tp | 0 ~ 100% |
粗糙度儀NDT160標準配置
·NDT160粗糙度儀主機 1臺
·傳感器驅動器 1個
·標配傳感器 1個
·多刻線標準樣塊 1塊
·試塊支架 1塊
·可調高度支架 1個
·電源適配器 1套
·說明書 1個
·合格證 1個
·保修卡 1個
售后服務：用戶按《使用說明書》正常操作條件下，本公司產品實行三個月內包換，兩年內免費保修（但易損易耗件探頭傳感器連接線除外），并負責產品的終身維修。
